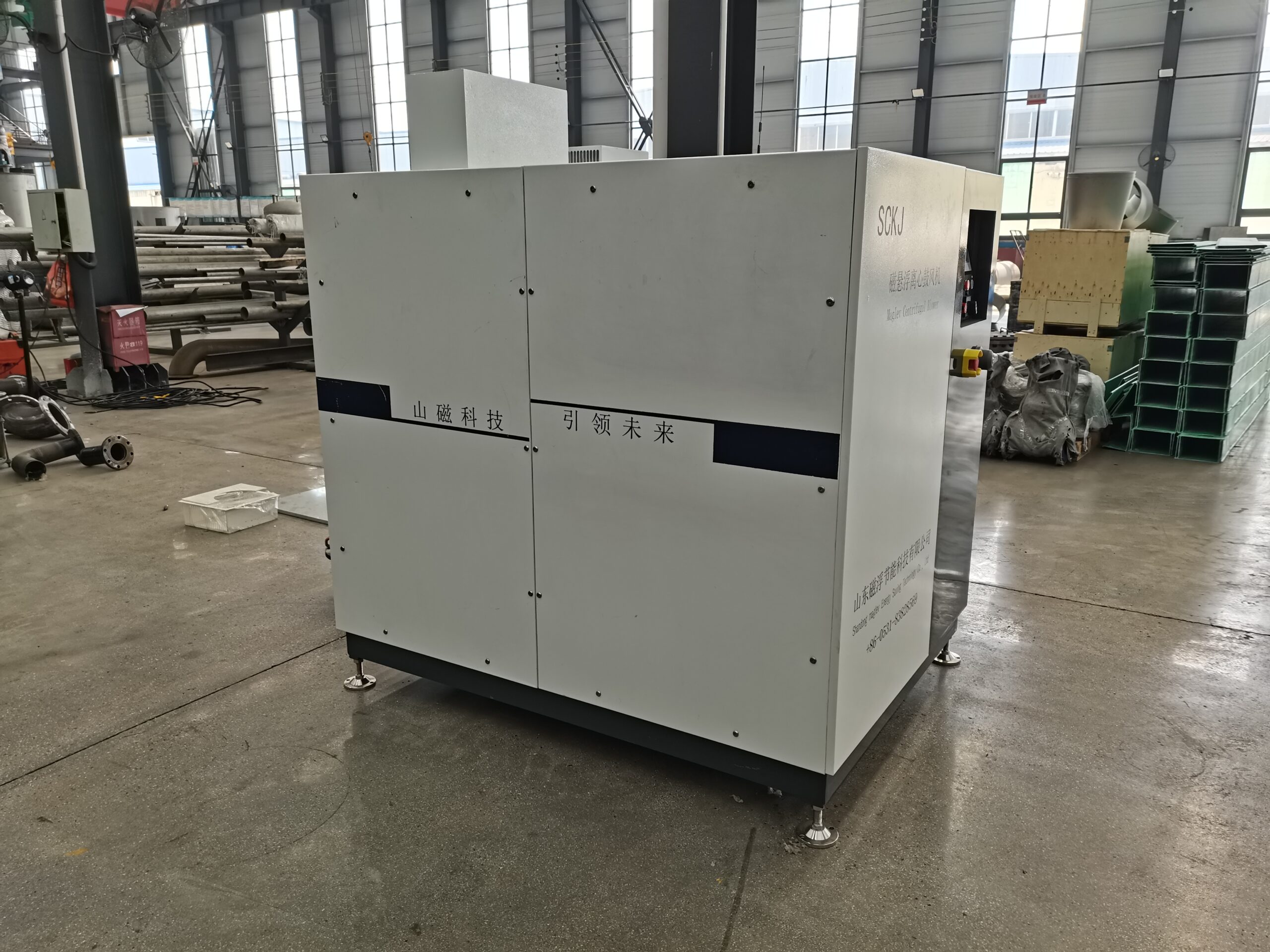

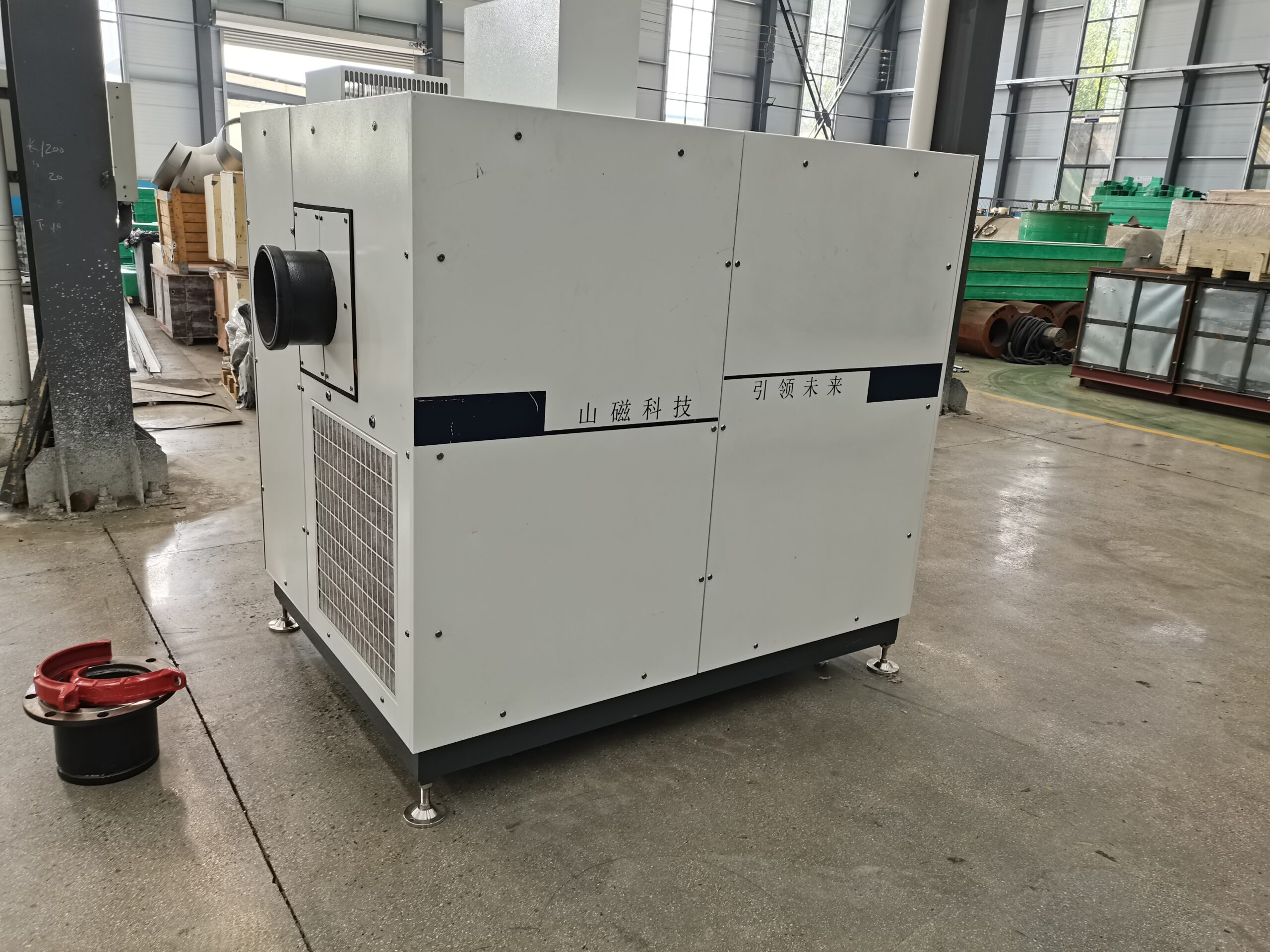

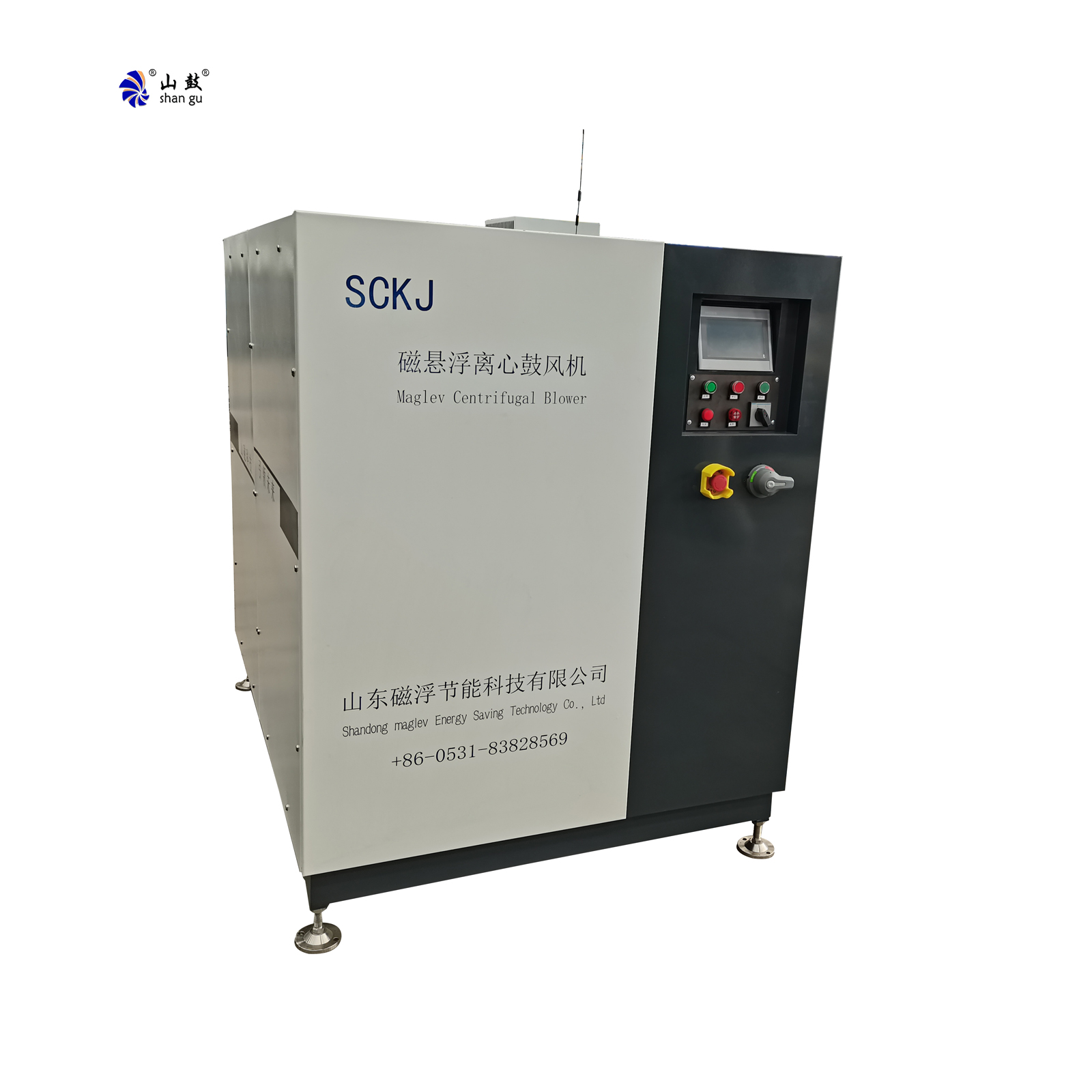

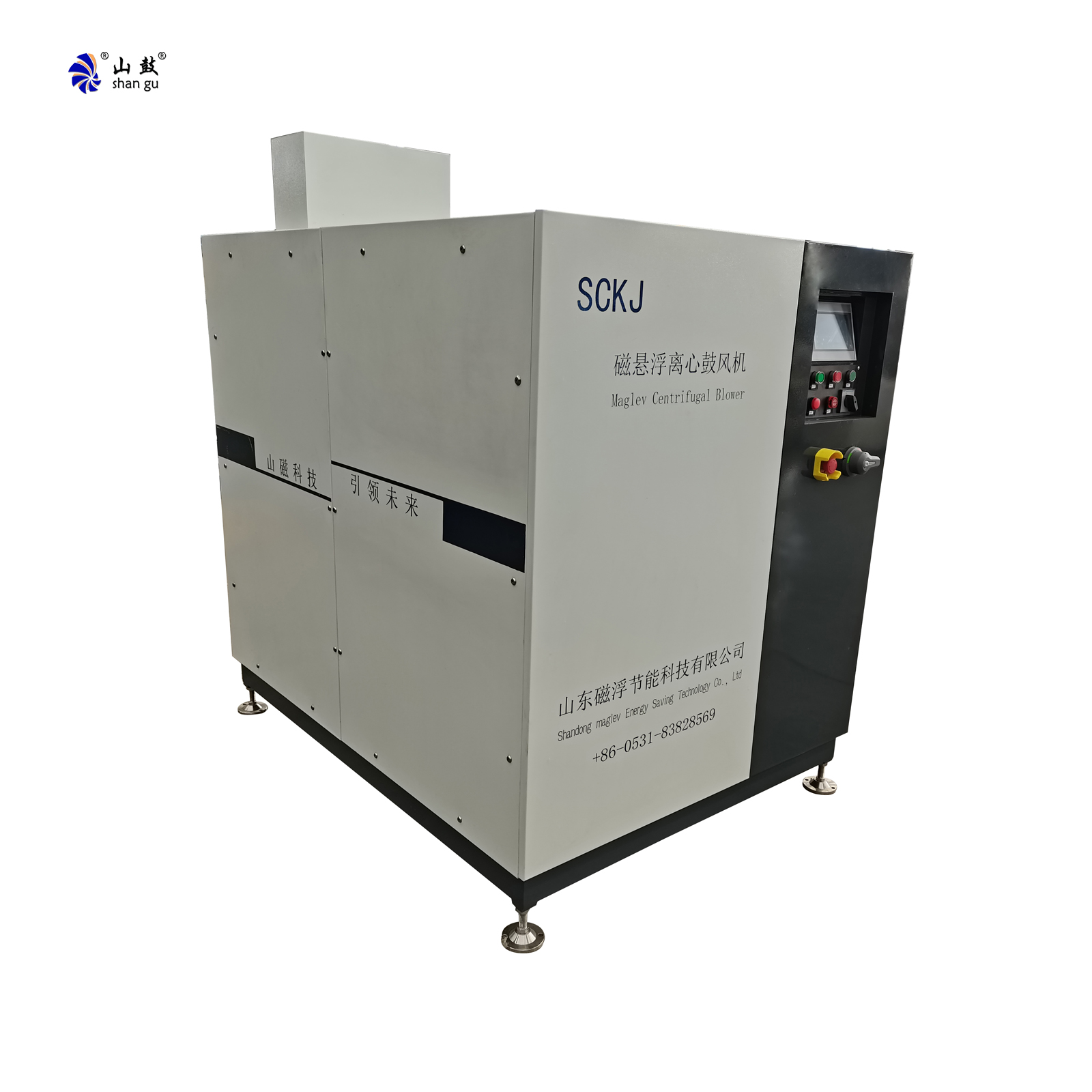

ETP/WTP磁浮渦輪鼓風機

Configuration maglev turbo blower：

Core Technology of maglev turbo blower

High-efficiency centrifugal impeller ETP/WTP Maglev Turbo Blower

Maglev turbo blower Adopts ternary flow theory design to maximize;葉輪效率和廣泛的工作區域;離心葉輪由高強度鍛造鋁製成, 對變形具有很強的抵抗力;通過五軸CNC加工中心精確處理
葉輪的表面用陽極酸處理, which enhances the corrosion resistance of the impeller and reduces wear during long-term high-speed operation

高功率高速永久磁鐵同步電動機

使用高速和高功率永久磁鐵同步電動機

小電動機, 重量輕和高功率密度

高電動機速度, 到 42,000 RPM

實現無步速控制

電機轉子和葉輪採用直接連接結構, 較低的工作故障率和高傳輸效率

五度自由度磁性軸承(maglev turbo blower)

Maglev turbo blower bearing suspends the rotating shaft stably through controllable electromagnetic suction force, 在旋轉過程中,the shaft has no mechanical contact and mechanical friction, 因此，這是高效的.

沒有速度增長的齒輪或機油軸承

無需潤滑劑
沒有排放的油

專用控制系統(maglev turbo blower)

具有完全獨立的知識產權的高功率逆變器速度控制系統

逆變器測量效率 (輸出工作/輸入工作) 到 98%

通過更改逆變器輸出電流的頻率來調整電動機速度以調節流量

廣泛的工作範圍, 根據管道網絡條件自動調整運動速度,實現準確的充氣

電動機控制系統, 磁磁控制系統和整個機器控制系統已集成.

https://airblowertech.com/wp-content/uploads/2025/01/SC100-1-300×300-1.jpg

規範和參數

模型	SC22	SC30	SC37	SC45	SC55	SC75	SC110	SC150	SC200	SC250	SC300	SC350	SC400
p(KPA)	流速(m3/最小):1ATM,20℃
40	20	32	38	47	60	90	123	180	235
50	17	24	33	40	50	75	103	150	190	240	290	375	390
60	15	21	28	34	40	65	88	130	160	205	245	320	330
70	13	19	25	31	35	55	78	105	145	180	220	280	290
80	10	18	22	28	32	50	73	90	130	155	185	250	255
90					30	45	63	80	115	140	165	225	240
100							58	70	110	130	150	205	220
120									100	115	130	180	190

Performance and Advantages of maglev turbo blower:

1. 高利益和盈利能力

由自設計的高效離心葉輪+高效磁鐵同步電動機驅動

30% 比傳統的體積吹風機更有效

20% 比傳統的多階段離心機更有效

12% 比傳統的齒輪單階段離心機更有效

2.沒有潤滑油,沒有機械維護

由於使用了先進的磁懸浮軸承技術, 消除了傳統吹風機所需的複雜變速箱和油性軸承, 因此，沒有潤滑劑也無法實現機械維護.

有效降低用戶的維護成本, 提高曝氣系統運行和整個污水處理廠的穩定性.

3.低振動和低噪聲

由於使用先進的磁軸承系統, 旋轉零件沒有接觸，也沒有機械摩擦與機械系統, 具有穩定的操作, 低振動, 和低機噪音.

4.易於安裝和維護

Maglev離心機重量輕，大小很小, 並且不需要大型起重設備. 兩名技術人員可以輕鬆完成安裝.

定期維護只需要更換空氣過濾器, 方便而簡單 .

Installation Dimension and Requirement:

安裝維度:

模型	方面
	l	w	h

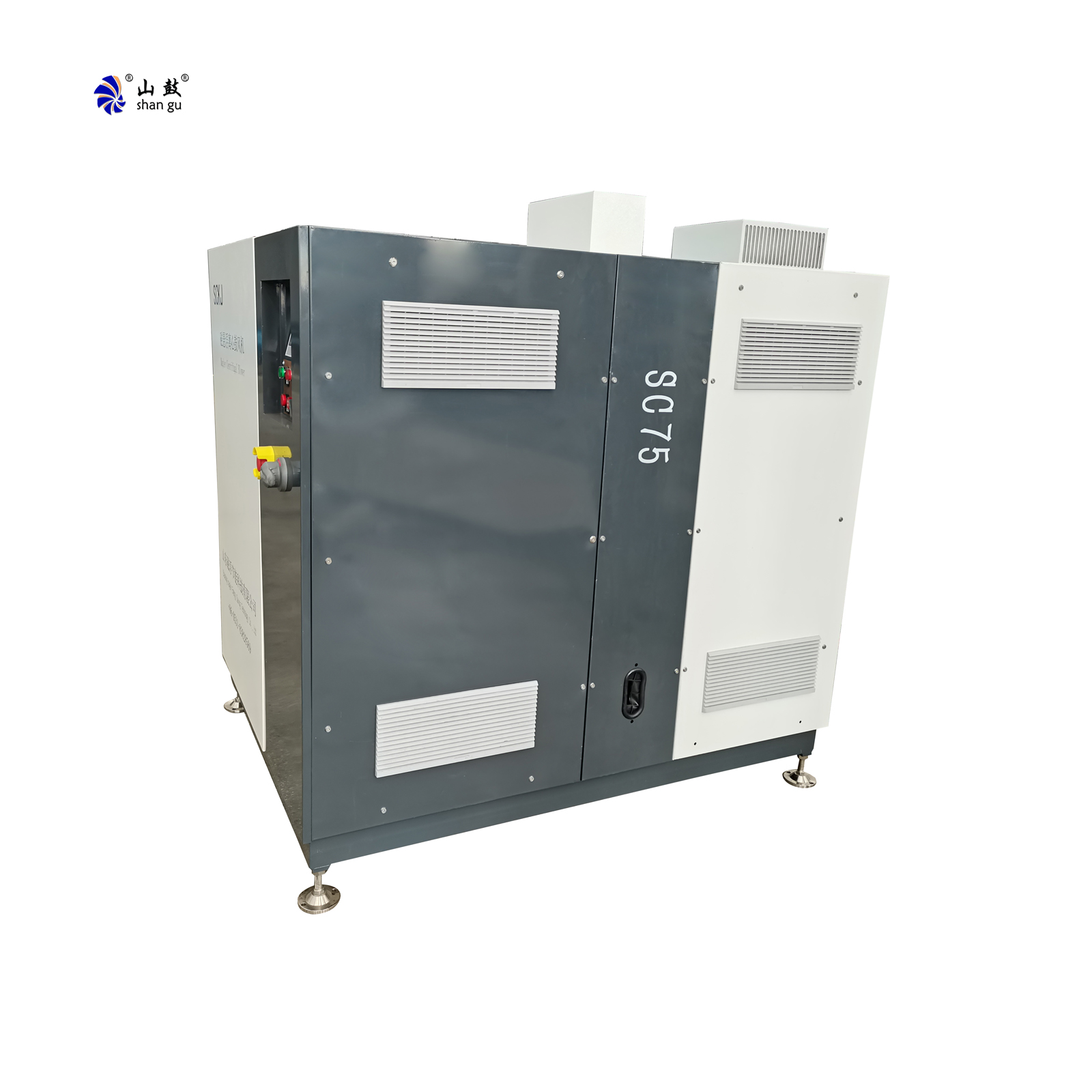

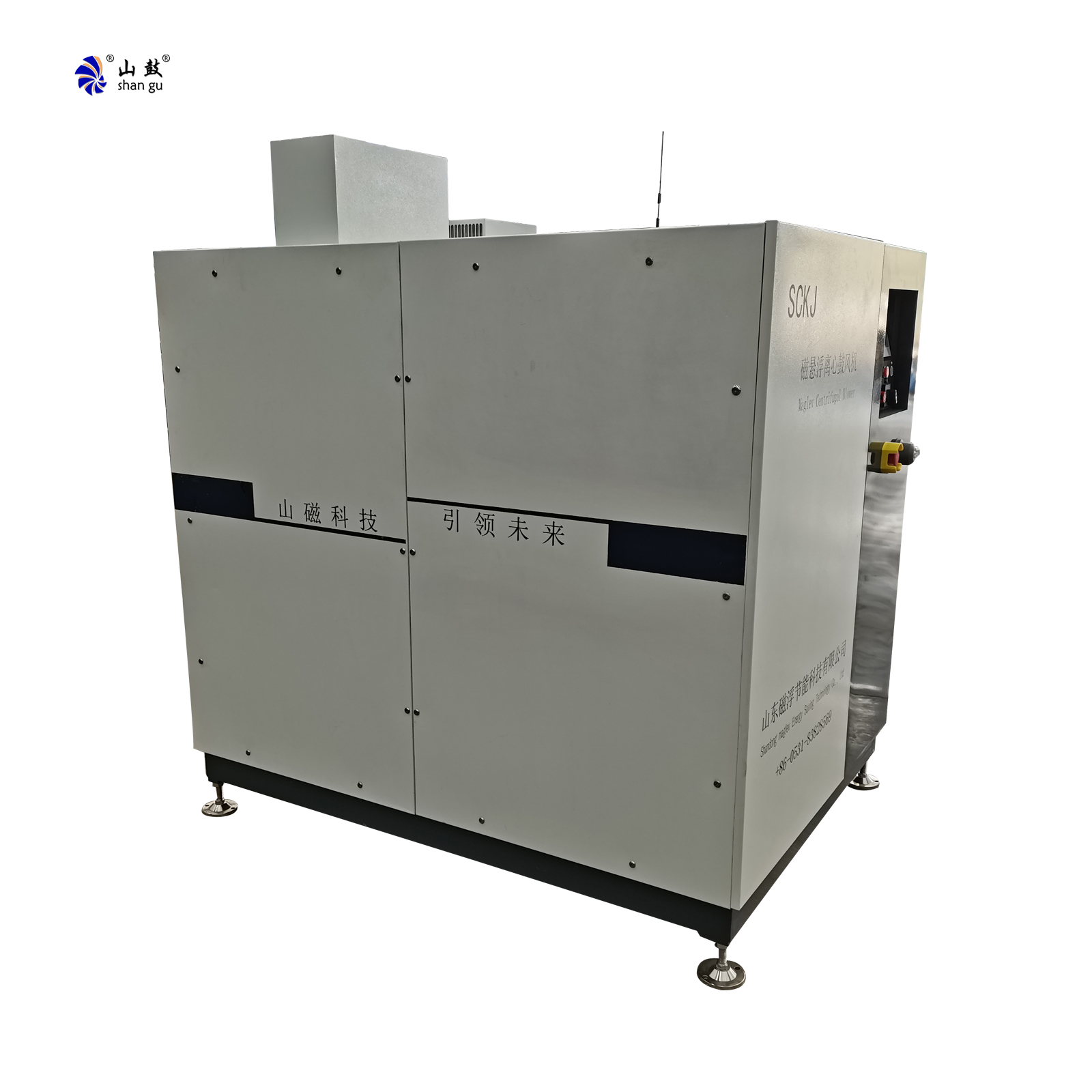

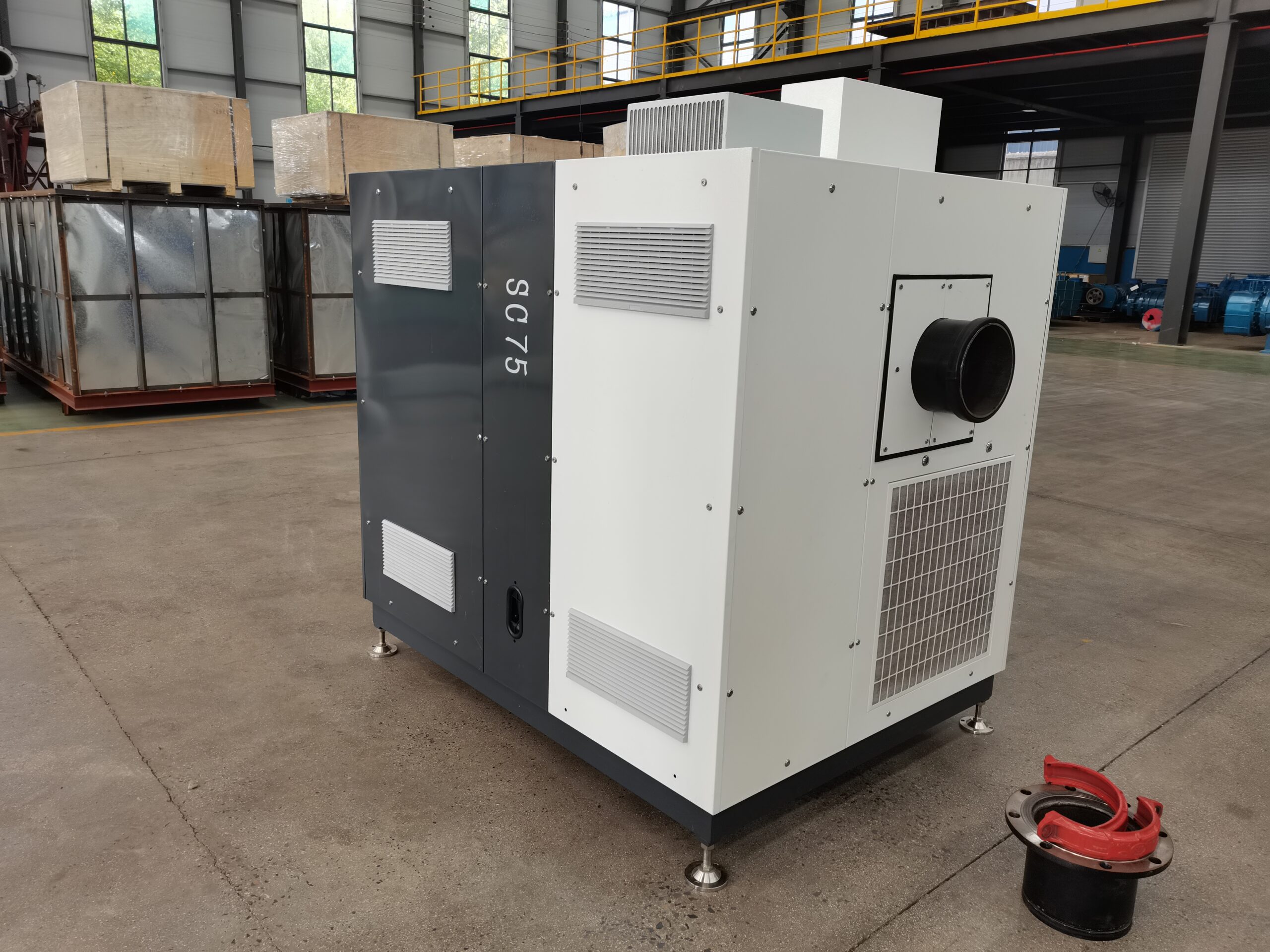

SC75	1650	1250	1600

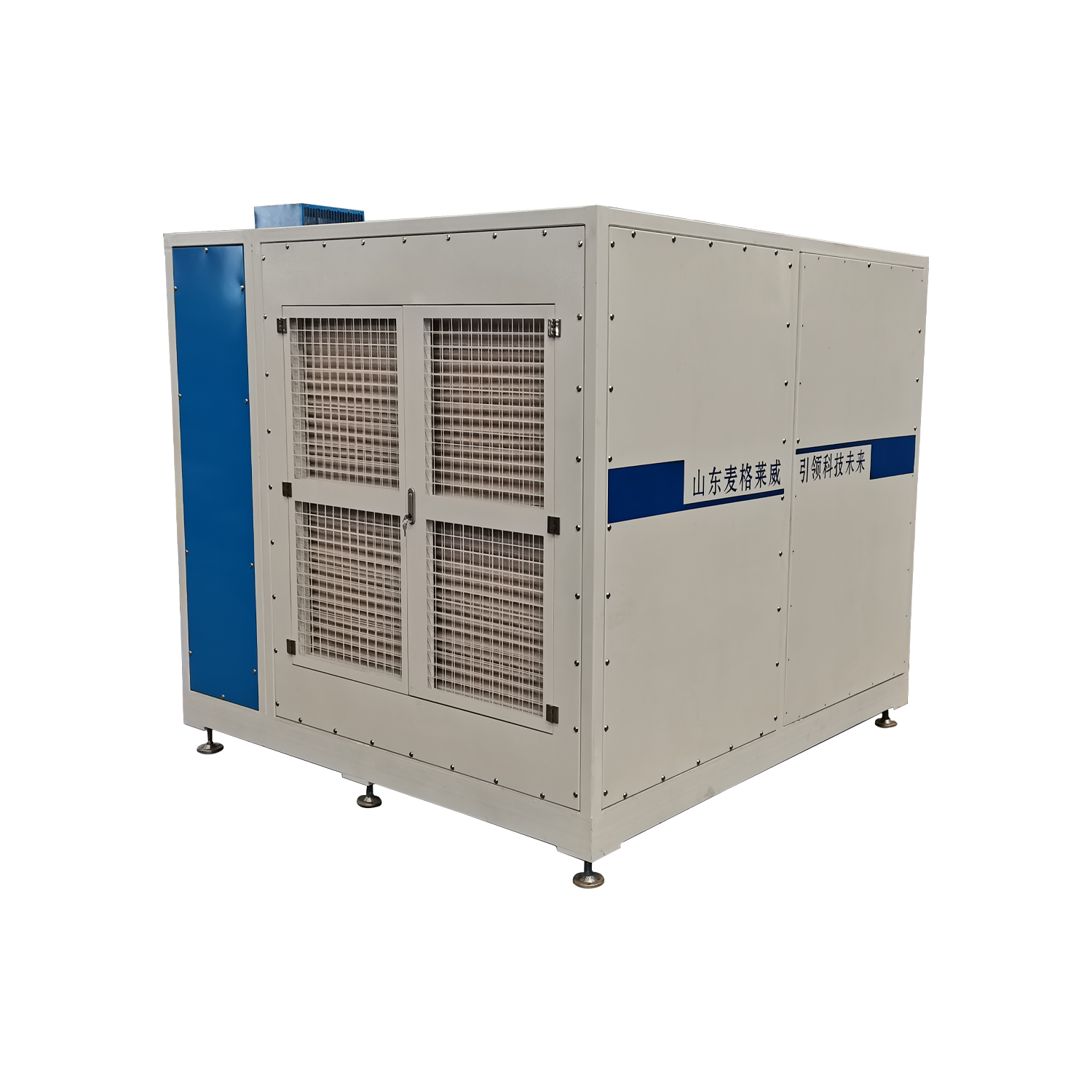

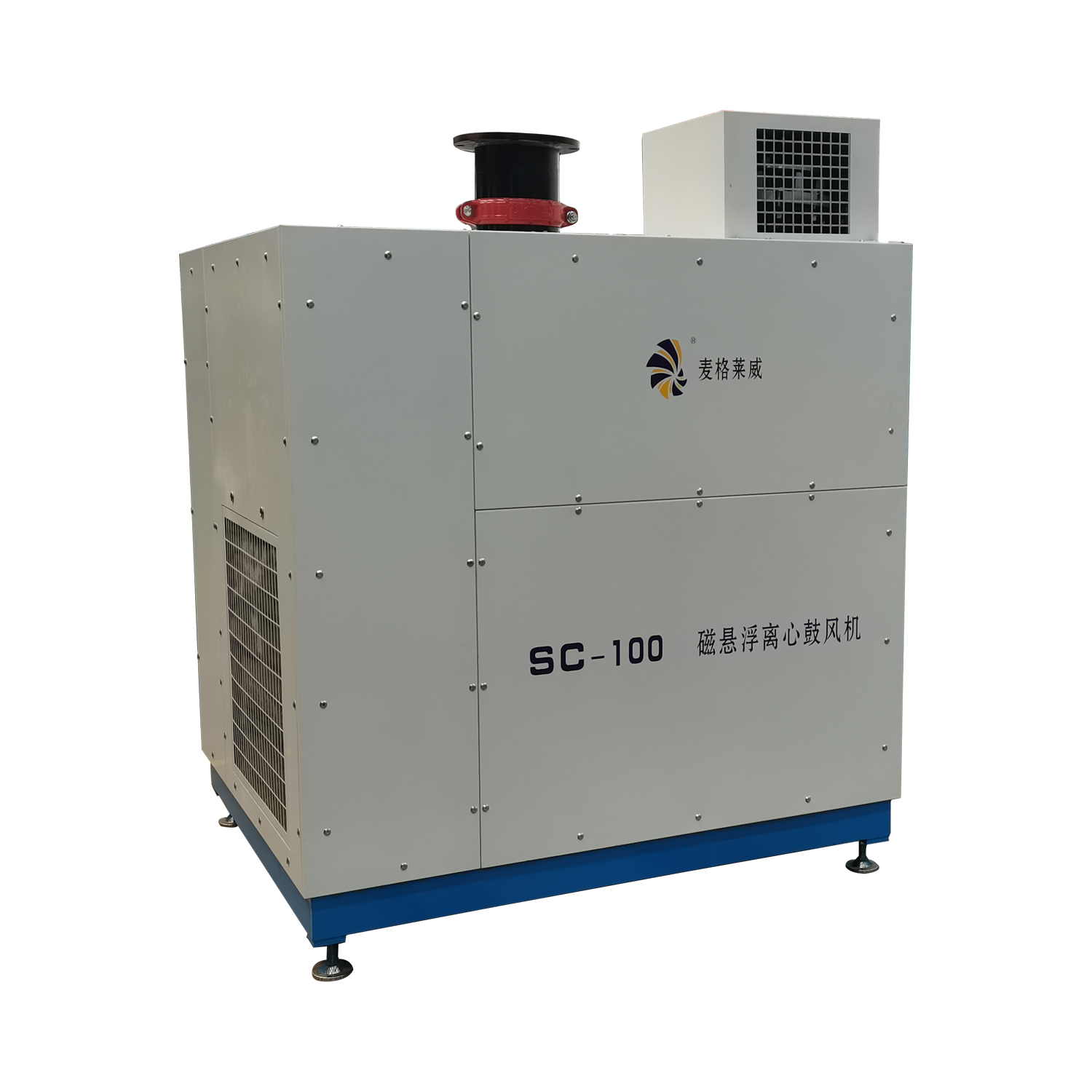

SC100	1700	1400	1700
SC150	1850	1450	1900
SC200	2500	1600	1900
SC300	3000	1700	2200
SC400	3200	2000	2300

Installation Requirement:

距屋頂距離和頂部= D1的最低要求

從後到側的距離的最小要求= D2

從左至側的距離的最小要求= D3

從前到邊的距離的最低要求= D4

從右到側的距離的最小要求= D5

必須在鼓風機周圍留出足夠的空間，以滿足拆卸的需求, 組裝和常規維護. 空間要求如下:

①鼓風機頂部和屋頂之間的距離至少應為 1.5 m;

②設備的基礎要求是一個鋼筋混凝土級別的基礎，具有足夠的強度來支撐鼓風機的重量並確保長期穩定性.
避免夾層, 開銷和空心地板.

③側面的間隙 (正面) 播種物體的控制櫃中應至少1m;

④側面的間隙 (後退) 撬動框架的鼓風機應至少為1m

⑤空氣入口一側的清除 (左側) 撬動框架應至少為1m;

⑥對面的間隙 (右側) 撬動框架的進氣口應該至少1m;

兩個相鄰鼓風機之間的距離至少應為1m;
